657 & 658 Series Tri-Color Panel Mount Indicators – Watertight
https://www.dialightsignalsandcomponents.com

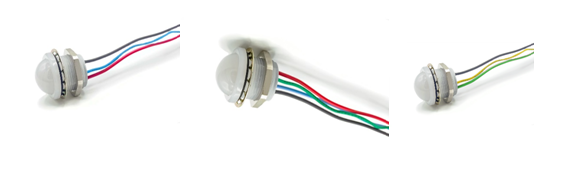

The new 657 PMI is designed for a 11/16” -inch mounting hole diameter and is available with a flat or domed lens. It features 6” wire leads and comes in an array of color combinations:
- Red/Green
- Red/Blue
- Green/Yellow
- Red/Yellow
- Green/Blue
- Red/Green/Blue
- Red/Green/Yellow
The indicator features a UV stabilized high impact resistant polycarbonate housing, which can tolerate operating temperatures from -40°C to +85°C and is IP67 and NEMA 4X rated.
At an operating voltage ranging from 10 to 30VDC, the indicator yields an almost constant intensity.
Application
The 657 Series LED Panel Mount Indicators are designed with a highly durable watertight housing. These indicators are designed for a variety of applications such as:
- Electrical control panels
- Wastewater treatment controls
- Buses and transit vehicles dashboards
- Agricultural and construction equipment dashboards
- Aircraft and military vehicles dashboards
- Status Indication on industrial equipment
. . . and many more!
Certifications & Ratings
- RoHS compliant
- NEMA 4X
- IP67
Mechanical Information
Mounting Hole Size: 0.687″ (17.46mm)
Max Panel Thickness: 0.350″ (8.89mm)
Mounting Torque: 15 in-lbs
Specifications
Voltage Options: 10-30 VDC (no resistor required)
Operating Temp: -40°C to +85°C (-40°F to +185°F)
Storage Temp: -40°C to +100°C (-40°F to +212°F)
Electrical Connection: 18 AWG anti-capillary wire
Housing: Polycarbonate (UL 94V-0)
Lens Material: Polycarbonate (UL 94V-0)
Wire Leads: 6″ —Wire color is the same color as LED color; Black wire is common ground
Lock Washer: White Nickel Plated Bronze
Nut: White Nickel Plated Brass
Der Anzeiger verfügt über ein UV-stabilisiertes, hochschlagfestes Polycarbonatgehäuse, das Betriebstemperaturen von -40°C bis +85°C verträgt und nach IP67 und NEMA 4X eingestuft ist.
Bei einer Betriebsspannung von 10 bis 30 VDC liefert der Indikator eine nahezu konstante Intensität.
Anwendung
Die LED-Anzeigegeräte der Serie 657 für den Schalttafeleinbau sind mit einem äußerst robusten, wasserdichten Gehäuse ausgestattet. Diese Anzeiger sind für eine Vielzahl von Anwendungen geeignet, wie zum Beispiel:
– Elektrische Schalttafeln
– Steuerungen für die Abwasseraufbereitung
– Armaturenbretter in Bussen und Transportfahrzeugen
– Armaturenbretter von Landwirtschafts- und Baumaschinen
– Armaturenbretter in Flugzeugen und Militärfahrzeugen
– Statusanzeige bei Industrieanlagen
. . und viele mehr!
Zertifizierungen & Bewertungen
– RoHS-konform
– NEMA 4X
– IP67
Mechanische Informationen
Größe der Montagebohrung: 17,46 mm (0,687″)
Maximale Plattenstärke: 8,89 mm (0,350″)
Befestigungsdrehmoment: 15 in-lbs
Spezifikationen
Spannungsoptionen: 10-30 VDC (kein Widerstand erforderlich)
Betriebstemperatur: -40°C bis +85°C (-40°F bis +185°F)
Lagertemperatur: -40°C bis +100°C (-40°F bis +212°F)
Elektrischer Anschluss: 18 AWG Anti-Kapillardraht
Gehäuse: Polycarbonat (UL 94V-0)
Material der Linse: Polykarbonat (UL 94V-0)
Kabel: 6″ – Die Farbe des Kabels ist die gleiche wie die Farbe der LED; das schwarze Kabel ist die gemeinsame Masse
Sicherungsscheibe: Weiß vernickelte Bronze
Mutter: Weiß vernickeltes Messing
